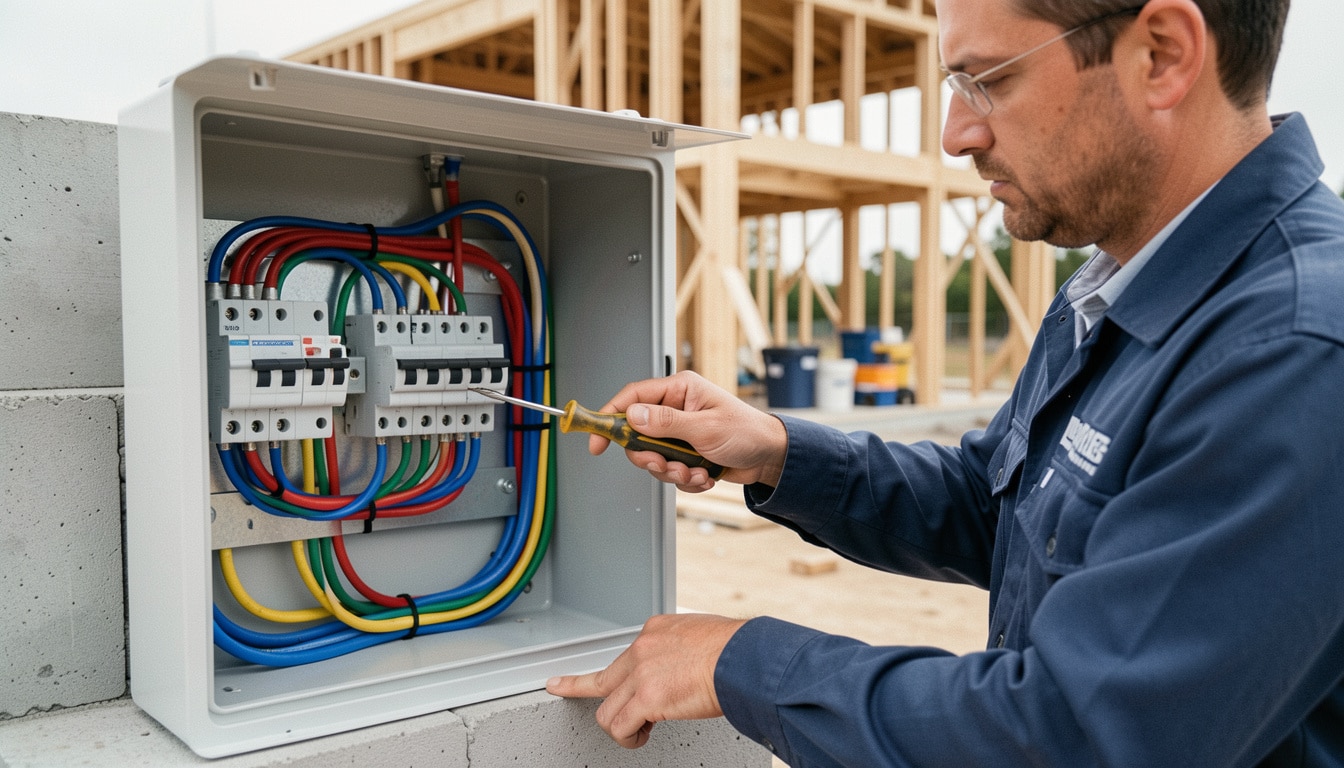

Schéma de branchement d’un coffret de chantier

Sur un terrain nu, entre une tranchée et une dalle encore fraîche, l’alimentation provisoire devient vite la première question. Le schéma de branchement du coffret de chantier représente alors le repère simple qui évite les erreurs et rassure dès la mise en route. Il explique où arrive l’énergie, comment elle est protégée et comment elle se répartit vers les usages du chantier. Grâce à lui, vous comprenez plus vite le rôle de chaque protection, le chemin du courant et les bons réflexes pour travailler sans improviser.

Le schéma de branchement du coffret de chantier est surtout utile pour lire une installation avant de raccorder le moindre câble. Il permet de visualiser l’alimentation, la sécurité et la répartition des circuits, afin de garder une installation claire, cohérente et adaptée au terrain.

Comprendre le rôle du coffret sur un chantier provisoire

Sur un chantier, le coffret sert de point de départ à toute l’installation électrique provisoire. Il reçoit l’énergie du réseau, la distribue et protège les usages courants. Vous le croisez souvent près d’une base-vie, d’une grue légère ou d’un atelier mobile, car il simplifie la vie du chantier. Un coffret n’est ni une simple armoire ni un tableau classique : il est pensé pour résister au terrain et pour accompagner une installation temporaire. La question revient souvent : faut-il aussi un compteur ? Oui, selon le raccordement, le compteur peut précéder le coffret et mesurer la consommation du chantier. Pour approfondir ce sujet, consultez notre guide sur branchement compteur linky triphase.

À quoi sert vraiment un coffret de chantier ?

Il remplit quatre fonctions claires : alimenter les équipements, protéger les personnes, répartir les circuits et faciliter les contrôles. Sur un chantier, cela évite les branchements sauvages et les rallonges en cascade. Un coffret bien choisi aide aussi à garder une installation électrique lisible, même quand le chantier avance vite et que les besoins changent. C’est pour cela qu’on vérifie toujours le réseau disponible avant de poser l’ensemble. En complément, découvrez compteur provisoire.

Quelle place prend le compteur dans l’installation provisoire ?

Le compteur intervient comme point de mesure, surtout quand le chantier doit être suivi par le fournisseur ou par le gestionnaire du raccordement. Il ne remplace pas le coffret : il s’inscrit dans la chaîne d’alimentation. Dans une installation provisoire, ce duo compte pour éviter toute confusion entre distribution, protection et relevé de consommation. En pratique, le chantier gagne en clarté et en sécurité.

• Distribuer l’énergie vers plusieurs zones du chantier
• Protéger les personnes et les matériels sensibles
• Isoler les circuits en cas de défaut
• Rendre l’installation plus simple à contrôler

Lire un schéma de branchement sans se tromper

Pour lire le schéma de branchement du coffret de chantier, partez toujours de la base : l’arrivée du réseau, puis le disjoncteur général, puis les départs de circuit. Le courant entre par le câble principal, traverse la protection, puis rejoint les usages. Le différentiel surveille les fuites, tandis que le disjoncteur coupe en cas de surcharge. Le conducteur de terre complète l’ensemble et sécurise l’alimentation. Si vous cherchez où trouver l’erreur, regardez d’abord la logique de mise en série des protections : c’est souvent là que tout se joue. Vous pourriez également être intéressé par coffret enedis limite de propriété.

Un coffret bien schématisé montre un trajet simple : réseau, protection, répartition, appareil. Cette base évite les confusions quand plusieurs câbles se croisent sur le terrain. Le branchement devient alors plus lisible, et chaque conducteur garde son rôle. Vous pouvez ainsi vérifier si l’alimentation des prises, de l’éclairage ou d’un outil suit bien le bon départ électrique.

Du réseau aux usages : comment circule l’énergie ?

Le courant arrive depuis le réseau vers le coffret, puis passe par le disjoncteur principal avant d’être réparti. Chaque départ protège un usage précis, ce qui limite les coupures en chaîne. Le câble d’entrée ne doit pas être confondu avec les lignes de sortie, car le conducteur n’a pas la même fonction selon sa place dans le circuit. Cette logique aide à comprendre la base du branchement.

Quels éléments repérer en premier sur le schéma ?

Commencez par identifier l’alimentation, le différentiel, les protections secondaires et les sorties vers les prises. Ensuite, repérez l’appareil qui commande l’ensemble, puis le chemin du courant vers chaque zone. Sur un coffret, cette lecture rapide évite de chercher au hasard et vous fait gagner du temps quand le chantier tourne à plein régime.

• Arrivée d’alimentation principale
• Disjoncteur général
• Protection différentielle
• Départs vers les circuits
• Conducteur de terre

Brancher les équipements utiles sur le terrain en toute sécurité

Sur le chantier, le coffret alimente d’abord l’éclairage, les outils électroportatifs et les prises de service. La puissance disponible détermine ce que vous pouvez utiliser sans dépasser la charge. En monophasé, on privilégie souvent les petits besoins ; en triphasé, on peut adapter des machines plus exigeantes. Le bon réflexe consiste à comparer la consommation de chaque équipement avec la capacité du coffret. Sinon, le risque de coupure augmente, surtout quand plusieurs appareils fonctionnent en même temps sur le terrain.

Un coffret bien dimensionné permet d’utiliser l’éclairage de zone, une perceuse, une scie ou un petit compresseur sans tension excessive. Mais il faut toujours adapter l’installation au besoin réel du chantier. Si la puissance devient trop faible, mieux vaut revoir la répartition que forcer le branchement. C’est la meilleure manière de réduire le risque et de garder une alimentation stable.

Quels équipements peut-on alimenter sans dépasser la puissance ?

Vous pouvez souvent brancher des lampes de chantier, des chargeurs, des outils électroportatifs et certains appareils de faible consommation. L’important est de vérifier la puissance cumulée, pas seulement celle d’un seul équipement. Sur un chantier, l’erreur classique consiste à additionner trop de charges sur le même départ. Mieux vaut adapter les usages à la capacité du coffret.

Monophasé ou triphasé : comment choisir selon le besoin ?

Le monophasé convient à un chantier léger, avec éclairage et petits outils. Le triphasé devient utile dès que la puissance demandée monte ou que plusieurs zones doivent fonctionner ensemble. Si vous hésitez, regardez la consommation des machines et la marge disponible. Ce choix évite de surcharger l’installation et aide à garder un chantier fluide.

• Éclairage de zone et de circulation
• Outillage électroportatif courant
• Petits appareils de service
• Machines selon la puissance disponible

Vérifier la conformité, les protections et les bons réflexes avant mise en service

Avant de mettre le coffret en service, contrôlez l’état général de l’installation provisoire, la présence des protections et la qualité du raccordement. Le coffret doit rester stable, visible et protégé des chocs. Vérifiez aussi l’interrupteur, le différentiel et le disjoncteur, car chacun joue un rôle précis dans la sécurité. Sur le terrain, l’humidité, les projections et les passages répétés peuvent fragiliser l’ensemble. Une installation provisoire n’est jamais à improviser : elle doit rester conforme, lisible et adaptée au terrain.

Le fournisseur ou le gestionnaire peut demander un raccordement provisoire conforme avant toute mise sous tension. Selon la demande et le devis, une intervention peut être nécessaire pour valider le point d’alimentation. Si le terrain comporte une zone souterraine ou exposée aux chocs, la vigilance doit être renforcée. Le coffret, lui, doit toujours rester compatible avec l’usage extérieur et avec la norme applicable.

Quelles vérifications faire avant de mettre le coffret en service ?

Contrôlez l’état des câbles, la fermeture des capots, le serrage des connexions, la présence de la terre et le bon fonctionnement des protections. Vérifiez aussi que le coffret n’est pas exposé à une humidité excessive. Ces gestes simples réduisent le risque et évitent une panne au mauvais moment.

Quand faut-il demander une intervention ou un raccordement provisoire ?

Dès que la puissance demandée change, que le chantier s’agrandit ou que le point d’alimentation doit être déplacé, une intervention peut devenir nécessaire. Le fournisseur ou le gestionnaire vous indiquera alors la marche à suivre. En pratique, une demande claire et un devis à jour permettent d’avancer sans bloquer l’installation.

• Vérifier la conformité du coffret
• Contrôler les protections avant mise sous tension
• Protéger l’installation de l’humidité
• Éviter les chocs et les câbles écrasés
• Faire intervenir un professionnel si le raccordement évolue

FAQ – Questions fréquentes sur le coffret de chantier

Quelle différence entre un coffret de chantier et un compteur provisoire ?

Le compteur mesure la consommation, tandis que le coffret distribue et protège l’électricité sur le chantier. Les deux peuvent coexister dans une installation provisoire.

Que peut-on brancher sur un coffret sans dépasser la puissance disponible ?

Des appareils légers, de l’éclairage et de l’outillage courant, à condition de surveiller la puissance cumulée. Le risque augmente si plusieurs machines tournent ensemble.

Faut-il un schéma pour toute installation provisoire sur chantier ?

Oui, car le schéma aide à comprendre le branchement, la sécurité et la répartition. Il évite les erreurs et rend le chantier plus lisible.

Monophasé ou triphasé : quelle solution choisir selon le chantier ?

Le monophasé suffit souvent pour un petit chantier, alors que le triphasé devient utile si la puissance et les besoins augmentent. Le choix dépend donc de l’usage réel.

Qui demander pour un raccordement provisoire en toute sécurité ?

Adressez-vous au fournisseur ou au gestionnaire concerné, puis faites valider l’installation par un professionnel si besoin. C’est la voie la plus sûre pour un chantier conforme.
